Магниторазрядные охлаждаемые диодные вакуумные насосы НМДО-0,25 (НОРД-250)

Магниторазрядные охлаждаемые диодные вакуумные насосы НМДО-0,25 (НОРД-250) предназначены для безмасляной откачки из вакуумных систем газов и газовых смесей (воздуха), получения высокого и сверхвысокого вакуума. Магниторазрядные охлаждаемые вакуумные насосы НМДО-0,25 применяются в составе вакуумно-технологического оборудования.

Магниторазрядные вакуумные диодные охлаждаемые насосы НМДО - 0,25 не предназначены для откачки инертных газов и длительной откачке водорода (инертные газы и водород могут откачиваться только в виде примесей к химически активным газам, имеющим атомный вес выше 14) и снижают свою работоспособность при откачке углеводородов.

Рекомендуем вместо охлаждаемых насосов НМДО-0,25 применять вакуумные магниторазрядные насосы НМД-0,25 или НМД-0,4. Насосы типа НМДО (НОРД) имеют некоторое преимущество по отношению к насосам типа НМД в работе при давлениях запуска и повышенных давлениях, но уже при давлении 1*10-4 Па охлаждение насоса не имеет смысла. Вместе с тем, насосы НМД обеспечивают меньшее (~ на порядок) остаточное давление, имеют более простую конструкцию, меньшие габаритные размеры и массу. Кроме того, цена насоса НМД-0,25 составляет всего 45% цены НМДО-0,25, а цена НМД-0,4 - 68%.

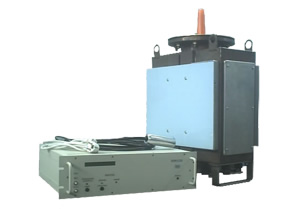

Магниторазрядные охлаждаемые вакуумные насосы НМДО-0,25 (НОРД-250)

Насосы поставляются исполнения УХЛ категории 4 по ГОСТ 15150. Питание магниторазрядных вакуумных охлаждаемых насосов осуществляется от специального блока питания (в дальнейшем – БПМмс), не входящего в комплект поставки насоса.

Магниторазрядные охлаждаемые вакуумные диодные насосы НМДО-0,25 выпускаются в двух модификациях присоединительного фланца корпуса : по ОСТ 11 868.007 (ФО) и по ГОСТ 26526 ( ФГ ).

Примеры условного обозначения при заказе вакуумного охлаждаемого насоса НМДО-0,25:
- насоса с с присоединительным фланцем корпуса насоса Dу-160 по ГОСТ 26526, без блока питания: "Насос НМДО-0,25 ФГ-160, без БП";
- насоса с присоединительным фланцем корпуса насоса Dу-160 по ОСТ 11 868.007, с блоком питания насоса БПМ-0,25мс: "Насос НМДО-0,25 ФО-160, с блоком питания БПМ-0,25мс".

ПРИМЕЧАНИЕ: Блоки питания магниторазрядных охлаждаемых насосов БПМмс поставляются по отдельному заказу, совместно с насосом или отдельно. Основные технические характеристики охлаждаемых вакуумных насосов НМДО-0,25 приведены в таблице ниже. Конструкция и основные размеры ответных фланцев магниторазрядных вакуумных насосов даны в приложении. Основные характеристики блоков питания БПМ, рекомендуемых для питания насосов, приведены на странице сводных характеристик магниторазрядных вакуумных насосов.

Технические характеристики магниторазрядных охлаждаемых вакуумных диодных насосов НМДО-0,25

Характеристика
НМДО-0,25

Наибольшая быстрота действия, л/с (± 20%)
- по азоту
250 ± 50
- по аргону
-
Наибольшее давление запуска, Па
6,7
Наибольшее рабочее давление, Па
1,0*10-3
Предельное остаточное давление, Па
6,0*10-7
Расход воды, л/ч
200-250
Рекомендуемый блок питания
БПМ-0,25мс
Масса (+5%), кг
120
Присоединительный фланец корпуса насоса по ОСТ 11 868.007 (ФО)
- Dу, мм
160
- Габаритные размеры насоса (+5 max), мм
470 х 280 х 570
Присоединительный фланец корпуса насоса по ГОСТ 26526 (ФГ)
- Dу, мм
160
- Габаритные размеры насоса (+5 max), мм
440 х 260 х 580

Наша фирма ООО "Призма" имеет возможность по ТЗ заказчика разработать и изготовить другое вакуумное оборудование, по аналогии сходное с имеющимся, но с другими параметрами.
