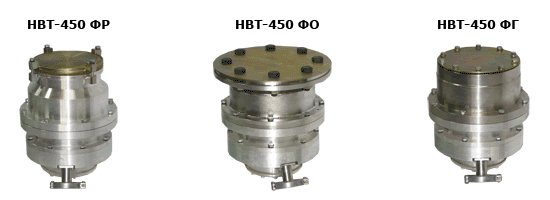

Вакуумные турбомолекулярные насосы НВТ-450

Вакуумные турбомолекулярные насосы НВТ-450 предназначены для откачки из вакуумных систем газов и газовых смесей (воздуха), за исключением углеводородов, агрессивных газов, паров и их смесей, воздействующих на конструкционные материалы насосов, создания глубокого и сверхглубокого вакуума.

Области применения турбомолекулярных вакуумных насосов:

- масс-спектрометрия, ускорители элементарных частиц, электронная микроскопия, ядерные исследования;
- физика поверхности и газовый анализ, производство электровакуумных приборов;
- течеискание, производство полупроводников;
- создание безмасляного форвакуума для электрофизических средств откачки – магниторазрядных, испарительных (геттерных) и криогенных насосов, комбинированных (ионно-геттерных) насосов, постов, агрегатов и т.д.

Насосы поставляются исполнения УХЛ категории 4 по ГОСТ 15150. Для эксплуатации турбомолекулярного насоса НВТ-450 необходима форвакуумная система. Питание турбомолекулярных насосов осуществляется от специального блока питания (в дальнейшем – БПТ), не входящего в комплект поставки насоса.

Примеры условного обозначения при заказе турбомолекулярного насоса НВТ-450:

- насоса с впускным присоединительным фланцем корпуса по РД 11 868.006: "Насос НВТ-450-ФР ТУ 3648-003-42186869-2008";

- насоса с впускным присоединительным фланцем корпуса насоса по ОСТ 11 868.007: "Насос НВТ-450-ФО ТУ 3648-003-42186869-2008";

- насоса с впускным присоединительным фланцем корпуса насоса по ГОСТ 26526: "Насос НВТ-450-ФГ ТУ 3648-003-42186869-2008".

ПРИМЕЧАНИЕ: Блоки питания турбомолекулярных насосов БПТ поставляются по отдельному заказу, совместно с насосом или отдельно. Основные технические характеристики насосов приведены в таблице ниже. Конструкция и основные размеры ответных фланцев вакуумных турбомолекулярных насосов даны в приложении. Основные характеристики блоков питания БПТ, рекомендуемых для питания насосов, приведены на странице сводных характеристик турбомолекулярных насосов.

Технические характеристики вакуумных турбомолекулярных насосов НВТ-450

Техническая характеристика	НВТ-450 ФР	НВТ-450 ФО	НВТ-450 ФГ

Быстрота действий насоса по воздуху (без защитной сетки на входе) в диапазоне давлений 110^-2 - 110^-4 Па, ± 20%, не менее, л/с	400	400	400
Предельное остаточное давление насоса (при выпускном давлении не более 6 Па), Па	1*10^-5	6,5*10^-6	6,5*10^-6
Время разгона, мин	10	10	10
Частота вращения, с^-1	410±8	410±8	410±8
Общие уровни виброускорений, замеренные в горизонтальной плоскости впускного фланца насоса, в установившемся режиме, не более, дБ	90	90	90
Охлаждение	водяное	водяное	водяное
Вид смазки	консистентная	консистентная	консистентная
Максимальная температура прогрева входного фланца насоса, °С	45	45	45
Ответный входной (высоковакуумный) фланец насоса, мм	Фланец опорный 160 РД 11 868.006	Фланец с зубом 160 ОСТ 11 868.007	Фланец Ду-160 ГОСТ 26526
Ответный выпускной (форвакуумный) фланец насоса, мм	Фланец 40 ОСТ 11.868.005	Фланец 40 ОСТ 11.868.005	Фланец 40 ОСТ 11.868.005
Габаритные размеры, не более, мм*	250 х 260 х 300	280 х 280 х 290	250 х 260 х 280
Масса, не более, кг*	22	28	27
Рекомендуемый БПТ	БПТ-1000	БПТ-1000	БПТ-1000
Максимальная потребляемая БПТ мощность, не более, В*А	500	500	500
Рекомендуемый форвакуумный насос	2НВР-5ДМ	2НВР-5ДМ	2НВР-5ДМ

* размеры и масса указаны без транспортных заглушек

Наша фирма ООО "Призма" имеет возможность по ТЗ заказчика разработать и изготовить другое вакуумное оборудование по аналогии сходное с имеющимся, но с другими параметрами
