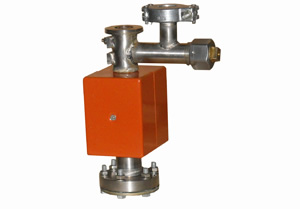

Насосы вакуумные ионно-геттерные НВИГ-5
Насосы вакуумные ионно-геттерные НВИГ-5 предназначены для безмасляной откачки из вакуумных систем газов и газовых смесей (воздуха), получения высокого и сверхвысокого вакуума. Насосы вакуумные ионно-геттерные НВИГ-5 применяются в составе вакуумно-технологического оборудования.
Насосы поставляются исполнения УХЛ категории 4 по ГОСТ 15150. Питание насоса вакуумного ионно-геттерного НВИГ-5 осуществляется от блока питания типа БПМ-0,25. Блок питания подключается к однофазной сети переменного тока напряжением 220 В, частотой 50 Гц.
Насос присоединяется к откачиваемым объектам фланцем с канавкой Dy=25 мм по ОСТ 11 868.007.
Технические характеристики насосов вакуумных ионно-геттерных НВИГ-5
Характеристика |
НВИГ-5 |
|
Наибольшая быстрота действия по азоту , л/с (± 20%) |
5 |
|
Наибольшее давление запуска, Па |
1 |
|
Наибольшее рабочее давление, Па |
1,0*10-3 |
|
Предельное остаточное давление, Па |
1,0*10-7 |
|
Рекомендуемый блок питания |
БПМ-0,25 |
|
Масса (+5%), кг |
4 |
|
Присоединительный фланец корпуса насоса по
ОСТ 11 868.007(ФО) |
- Dу, мм |
25 |
- Габаритные размеры насоса (+5 max), мм |
190 х 95 х 75 |
|
Наша фирма ООО "Призма" имеет возможность по ТЗ заказчика разработать и изготовить вакуумные насосы по аналогии сходные с имеющимися, но с другими параметрами.
