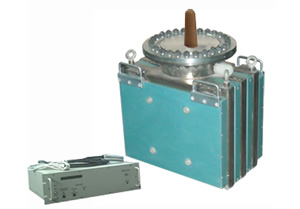

Вакуумные насосы магниторазрядные диодные НМД-0,63 и НМДИ-0,63
Вакуумные насосы магниторазрядные НМД-0,63 предназначены для безмасляной откачки из вакуумных систем газов и газовых смесей (воздуха), получения глубокого и сверхглубокого вакуума. Вакуумные насосы магниторазрядные НМД-0,63 применяются в составе вакуумно-технологического оборудования.
Вакуумные насосы магниторазрядные НМД - 0,63 не предназначены для откачки инертных газов и длительной откачке водорода (инертные газы и водород могут откачиваться только в виде примесей к химически активным газам, имеющим атомный вес выше 14) и снижают свою работоспособность при откачке углеводородов. Для откачки инертных газов используются вакуумные магниторазрядные насосы типа НМДИ - 0,63.
Насосы поставляются исполнения УХЛ категории 4 по ГОСТ 15150. Питание вакуумных насосов магниторазрядных осуществляется от специального блока питания (в дальнейшем – БПМ), не входящего в комплект поставки насоса.
Вакуумные насосы магниторазрядные НМД - 0,63 выпускаются в двух модификациях присоединительного фланца корпуса: по ОСТ 11 868.007 (ФО ) и по ГОСТ 26526 ( ФГ ).
ПРИМЕЧАНИЕ: Блоки питания насосов магниторазрядных БПМ поставляются по отдельному заказу, совместно с насосом или отдельно. Основные технические характеристики вакуумных насосов НМД-0,63 и НМДИ-0,63 приведены в таблице ниже. Конструкция и основные размеры ответных фланцев вакуумных насосов магниторазрядных даны в приложении. Основные характеристики блоков питания БПМ, рекомендуемых для питания насосов, приведены на странице сводных характеристик магниторазрядных вакуумных насосов.
Технические характеристики насосов магниторазрядных НМД-0,63 и НМДИ-0,63
Характеристика |
НМД-0,63 |
НМДИ-0,63 |
|
Наибольшая быстрота действия, л/с (± 20%) |
- по азоту |
750 |
600 |
- по аргону |
- |
100 |
|
Наибольшее давление запуска, Па |
1 |
1 |
|
Наибольшее рабочее давление, Па |
2,0*10-3 |
2,0*10-3 |
|
Предельное остаточное давление, Па |
4,0*10-9 |
4,0*10-9 |
|
Рекомендуемый блок питания |
БПМ-0,25; ВАК 1200 |
БПМ-0,25; ВАК 1200 |
|
Масса (+5%), кг |
200 |
200 |
|
Присоединительный фланец корпуса насоса по ОСТ 11 868.007 (ФО) |
- Dу, мм |
250 |
250 |
- Габаритные размеры насоса (+5 max), мм |
560 х 410 х 580 |
560 х 410 х 580 |
|
Присоединительный фланец корпуса насоса по ГОСТ 26526 (ФГ) |
- Dу, мм |
250 |
250 |
- Габаритные размеры насоса (+5 max), мм |
560 х 380 х 590 |
560 х 380 х 590 |
|
Наша фирма ООО "Призма" имеет возможность по ТЗ заказчика разработать и изготовить вакуумные насосы по аналогии сходные с имеющимися, но с другими параметрами.
